福建工人温泉疗养院

本篇词条内容摘自汪滨藩发表于1957年第5期《建筑学报》上的设计说明。

来源:福州老建筑百科(fzcuo.com)

目录

一、建筑名称:福建工人温泉疗养院(福建省职业病防治院病房大楼)编辑本段

位于鼓楼区西湖西侧的象山上,建于1955年10月,1956年3月竣工,设计单位为福建省民用建筑设计公司(为福建省建筑设计研究院前身),建筑师汪滨藩。建筑为钢筋混凝土混合结构,局部砖木结构。现为福建省职业病防治院。 来源:福州老建筑百科(fzcuo.com)

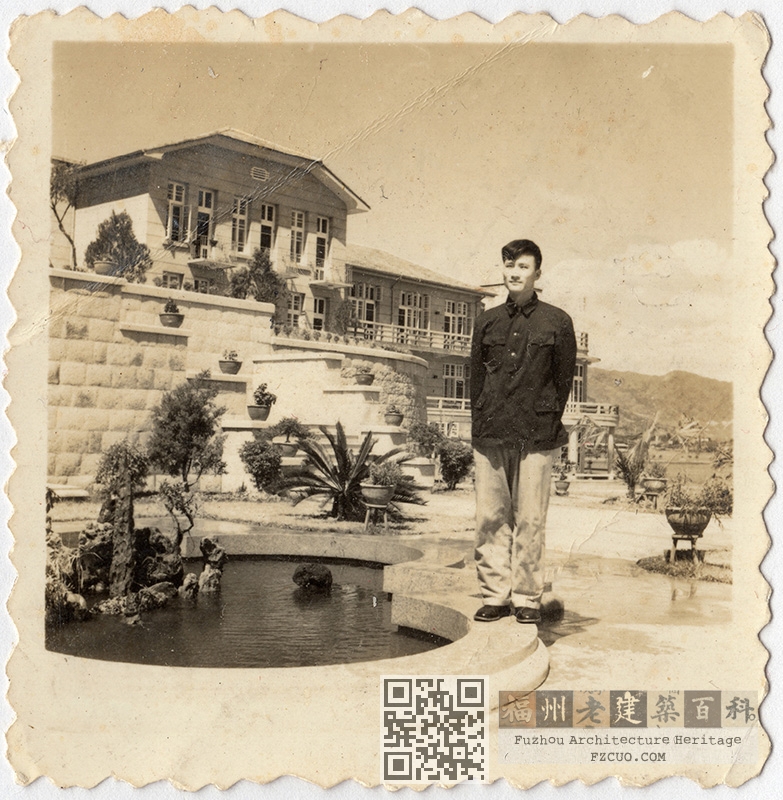

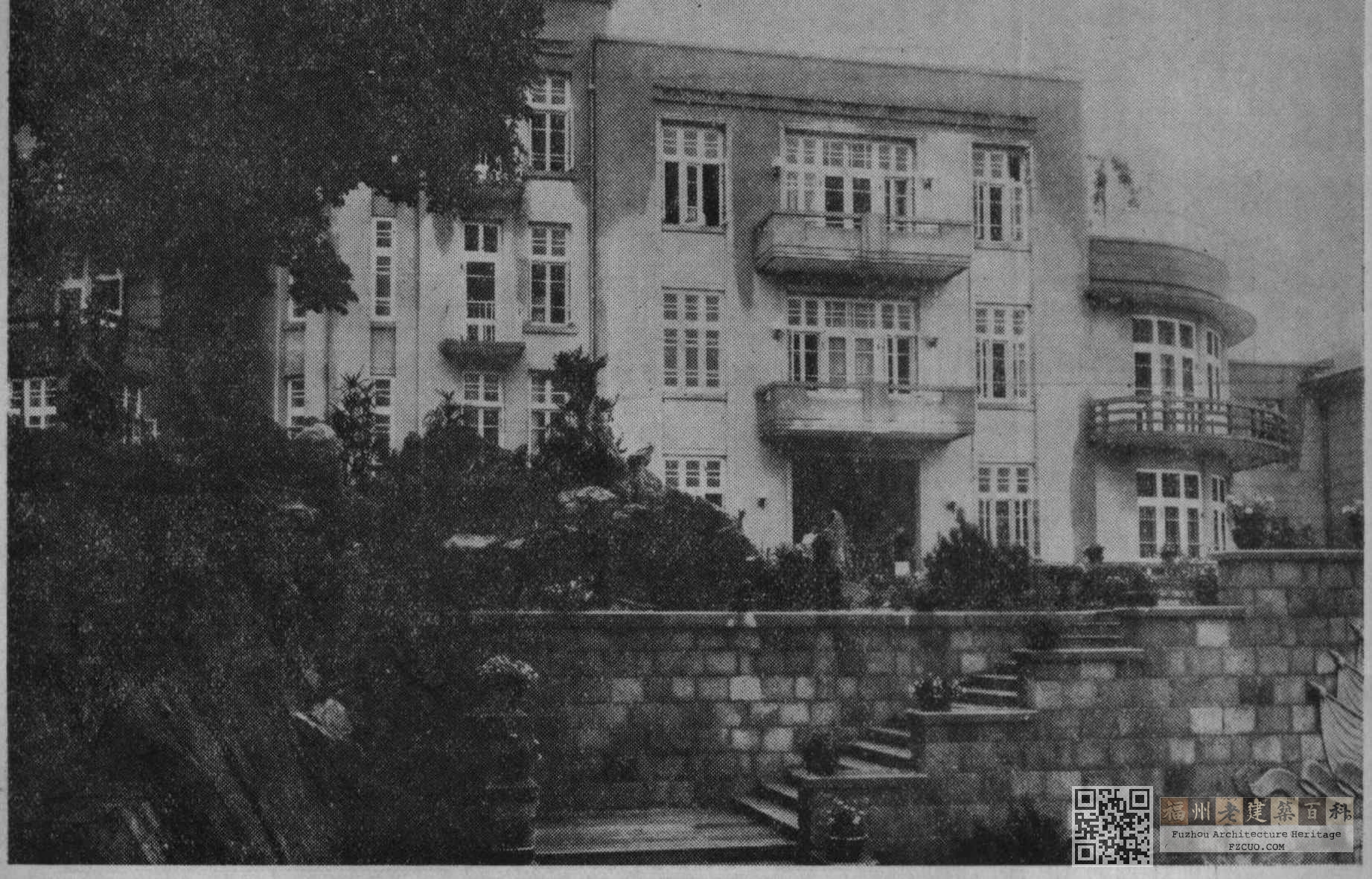

约1950-1960年代拍摄的福建工人疗养院东楼(来源:林轶南收藏)约1950-1960年代拍摄的福建工人疗养院东楼(来源:林轶南收藏)
奠基石(sonic摄于2020年12月)奠基石(sonic摄于2020年12月)

来源:福州老建筑百科(fzcuo.com)

来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)

二、基本资料编辑本段

施工期限:1955年10月~1956年3月。

来源:福州老建筑百科(fzcuo.com)

建筑地点:福州 西湖象山。 来源:福州老建筑百科(fzcuo.com)

设计单位:福建省民用建筑设计公司。

来源:福州老建筑百科(fzcuo.com)

建筑师:汪滨藩。 来源:福州老建筑百科(fzcuo.com)

结构工程师:林宣中、陈本实。 来源:福州老建筑百科(fzcuo.com)

结构形式:钢筋混凝土混合结构,部分砖木结构。

来源:福州老建筑百科(fzcuo.com)

用料及做法:外墙粉刷平屋顶,部分瓦屋顶。门厅、休息室、卫生间做水磨石地面、水泥过道。

来源:福州老建筑百科(fzcuo.com)

设备情况:有冷热水设备,照明线路装暗线,病房均有电铃及号灯设备。 来源:福州老建筑百科(fzcuo.com)

面积:3272㎡。

来源:福州老建筑百科(fzcuo.com)

造假:土建73元/㎡,设备12元/㎡。

来源:福州老建筑百科(fzcuo.com)

使用内容:容纳100床位以及光电疗诊疗等用房。 来源:福州老建筑百科(fzcuo.com)

三、总体布局编辑本段

建筑地点象山,正处在西湖西北向,原山形是西边地势较高,渐向东南倾斜,按建筑物的性质,需要利用天然地形,少挖土石方,以及配合周围环境,故确定采取因地制宜的办法,顺山脊跨山坡设计,并拟定把整个楼,按地形分为三部分。中部为生活活动中心, 地点较佳,方向南偏东30°,正对着西湖湖滨的一条公路,形成了疗养楼平面艺术布局的重心。因此在山脚正对公路处,即作为疗养院总入口的大门。显示出代表总体特征的总印象,因此就在一进门,顺山坡正对中部处,修建一道5M宽94级分六段的宽敞石踏步,踏步开端有圆形小花坛,顶端有小型喷水池。再从总入口向东北顺湖滨沿山坡开辟一条汽车道,直达疗养楼东部最低层的广场,从东边到中部的石阶,接两条小道,周围余地均做绿化地带,布有花亭椅桌作为疗养员散步及休憩之处,一面亦可浏览西湖全景。行政办公处所,即建于总入口处,以便对外来往接洽。至于疗养楼部分,计分为西、中、东三部。西部环境幽静,方向朝南,中、东两部采取朝南偏东30°,这样方向亦不影响疗养所需耍的方向,井尽量做到面向西湖,使整个建筑物的布置与地形和周围环境,密切融成一体。

来源:福州老建筑百科(fzcuo.com)

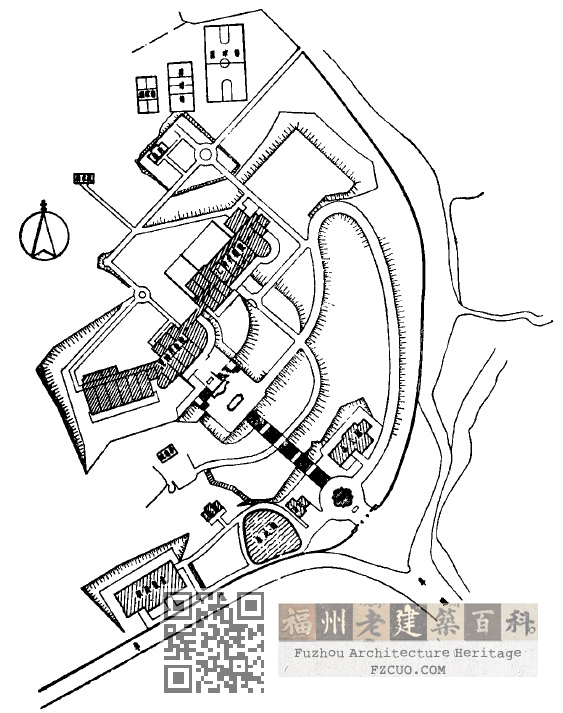

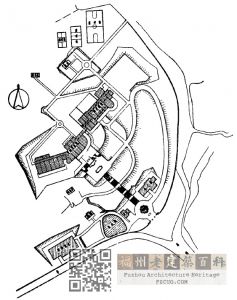

疗养院总平面(汪滨藩绘)疗养院总平面(来源:建筑学报)

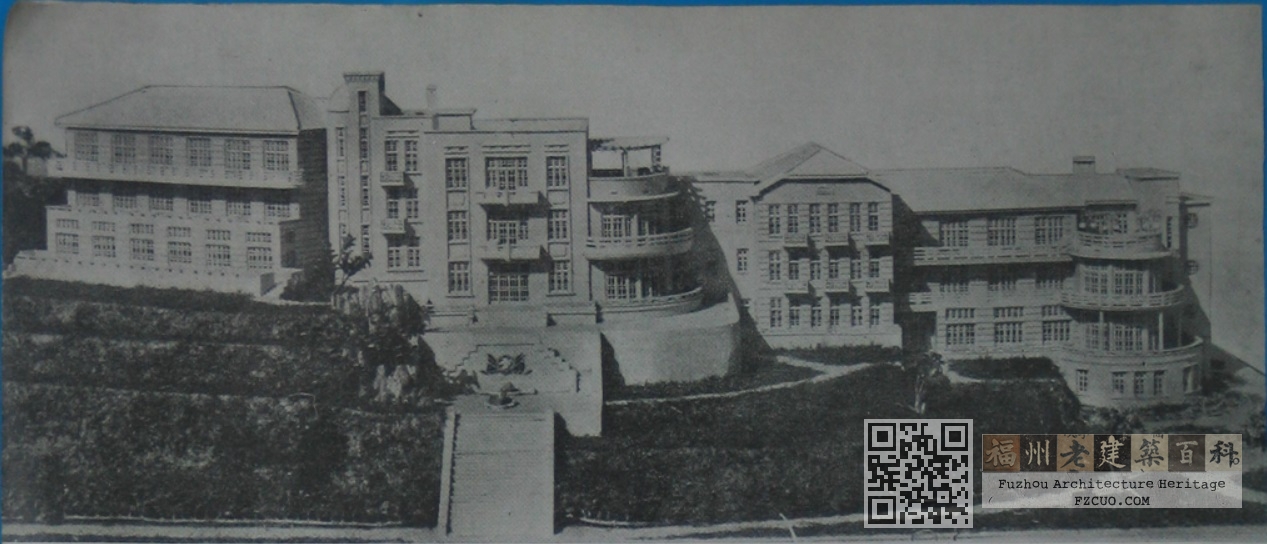

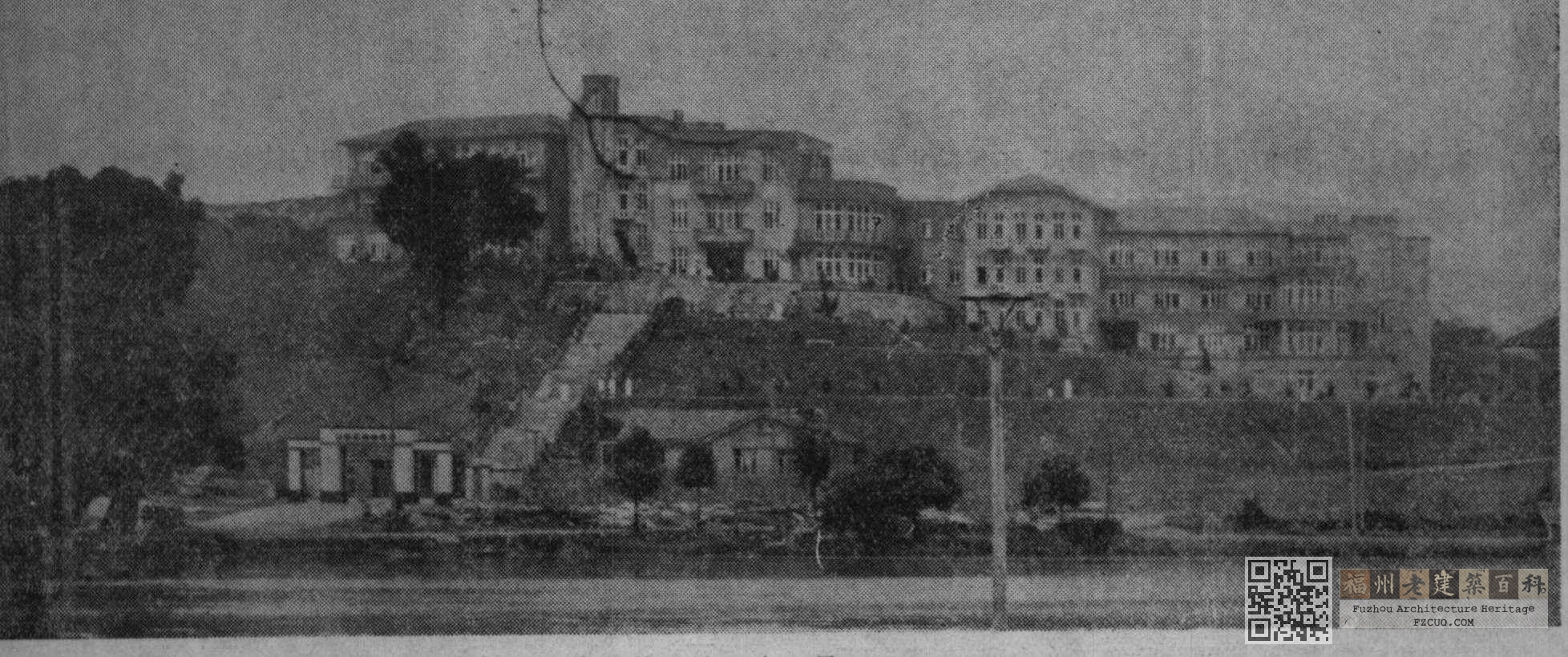

疗养院大楼全景(来源:建筑学报)疗养院大楼全景(来源:建筑学报)

来源:福州老建筑百科(fzcuo.com)
来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)

四、疗养楼的平面布置和立面处理编辑本段

按疗养院主要目的,要达到使人身历其境,有趣松、愉快、舒适和新颖的感觉。为此,建筑物的平面组合,便采取了不规则的形式,井结合建筑物的效用与地形条件,进行设计。因之,对过去任何陈旧的东西,就不能来用,而应另创新意,以期适合环境的需要。在以上几个原则指导之下,组成现有的平面布置及立面形式,井将整个疗养楼分为三部分,中部生活活动中心,为建筑物的主要部分, 亦为辽养楼的主轴,左边突出部分,该处基础也是全楼地质最好的地方,因此水柜即设置于顶部,上装有旗杆,也是全楼最高点,右边由于山势关系,考虑到基础问题,因此只得做两层,前面转角处,做四分之一圆弧,外有走廊及隔台,并配落地玻璃窗门,使人们在室内,照样可以通过玻璃,看到西湖风景。并于平顶上,建立一圈花架,架上攀藤植物,美化环境,并在立面比例上,加以权衡。中部的屋顶均做平屋面,亦可供疗养员远眺整个西湖及更远的城郊风景。

来源:福州老建筑百科(fzcuo.com)

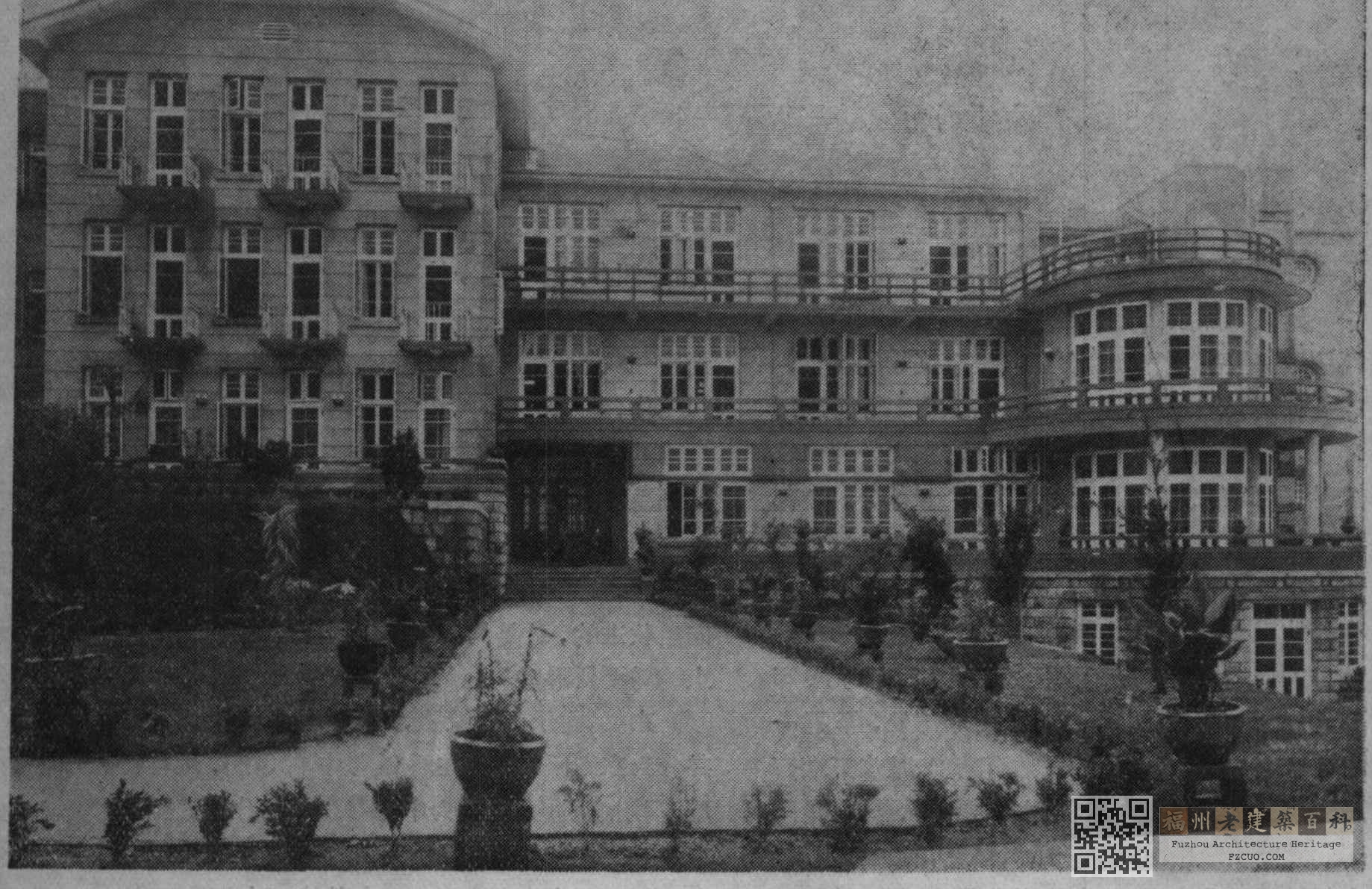

南立面中段(来源:建筑学报)南立面中段(来源:建筑学报)
南立面西段(来源:建筑学报)南立面西段(来源:建筑学报)

来源:福州老建筑百科(fzcuo.com)

来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)

西部,因地形条件,环境幽静,方向朝南,划为病房区,该房屋均为三层,它的第二、三两层,都是向后收进的,这是为了建筑物本身的用途和平面上的需要所形成的。
来源:福州老建筑百科(fzcuo.com)

东部,由于山势较陡,因此各层标高较为复杂并分为东西两段,但在西段与中部中间,地势特陡,利用这段山坡,作为中部与东部的分界。至于地面标高,即中部底层作为东部西段二层楼面标高,中间用过道连结成为一个整体,过道两端,恰好作为沉降缝的地点。至于西段,因地势许可,因此采用中间走道,前排做小间病房,病房前面,不做通长阳台,只做个别小阳台,预备给重病员安静生活的方便。后排做为卫生间及扶梯间,至于东段,因地势关系,地面标高又降低半层,到东端增加出地暗层,作为膳厅及厨房,使东端部分形成为四层楼,并在前面用向后收进的半圆形楼来结束。 来源:福州老建筑百科(fzcuo.com)

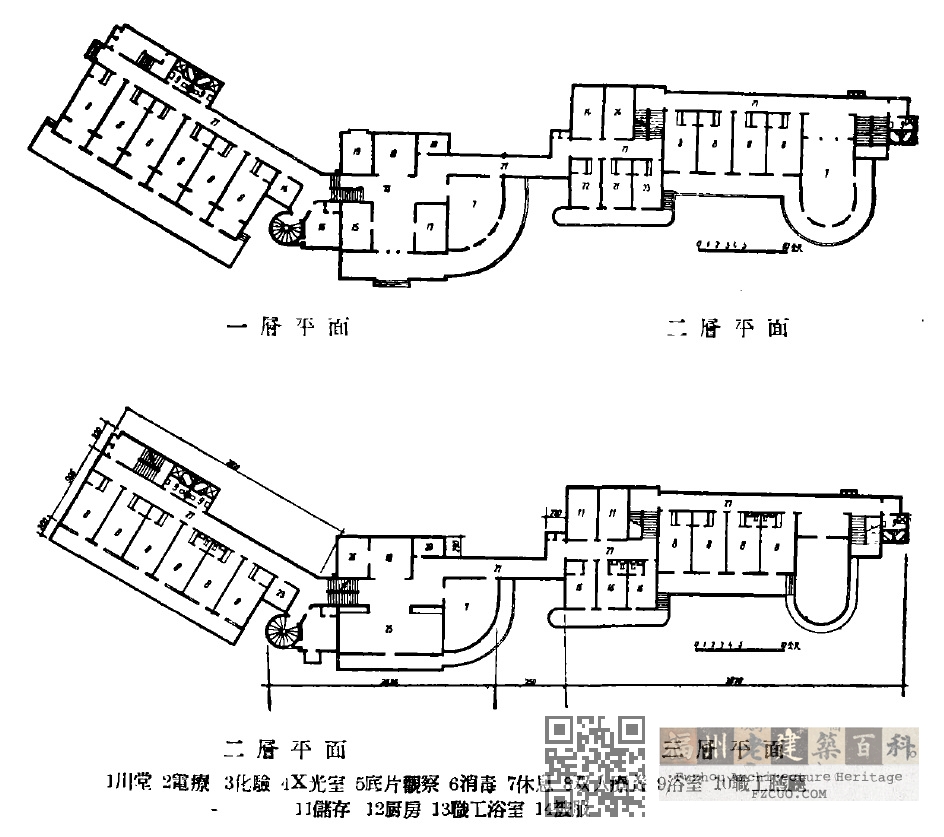

中间两层平面图(来源:建筑学报)中间两层平面图(来源:建筑学报)

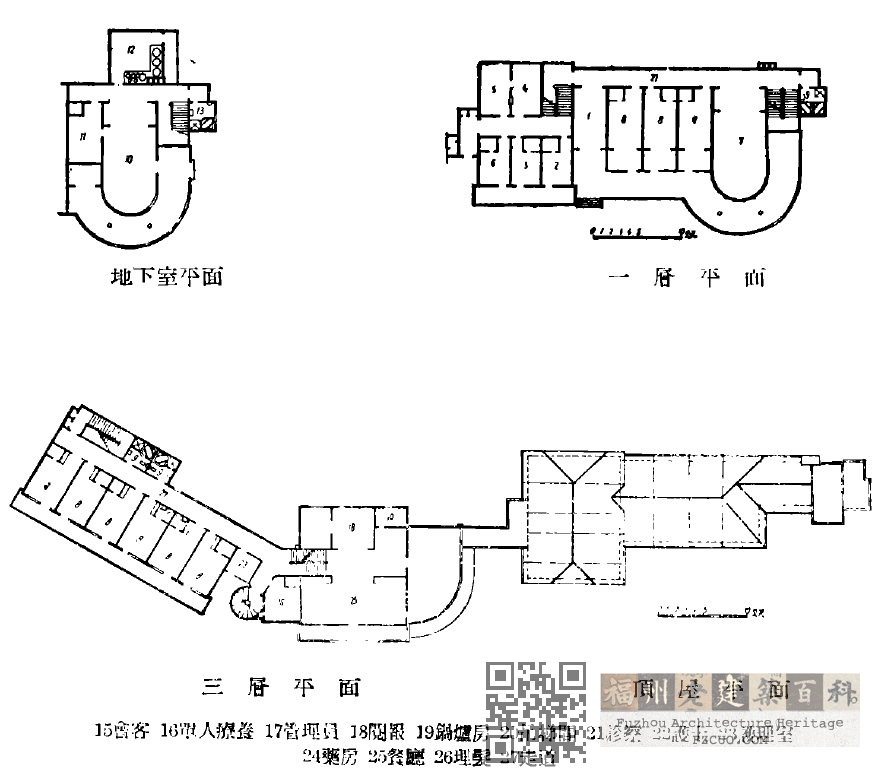

地下室及顶层平面图(来源:建筑学报)地下室及顶层平面图(来源:建筑学报)

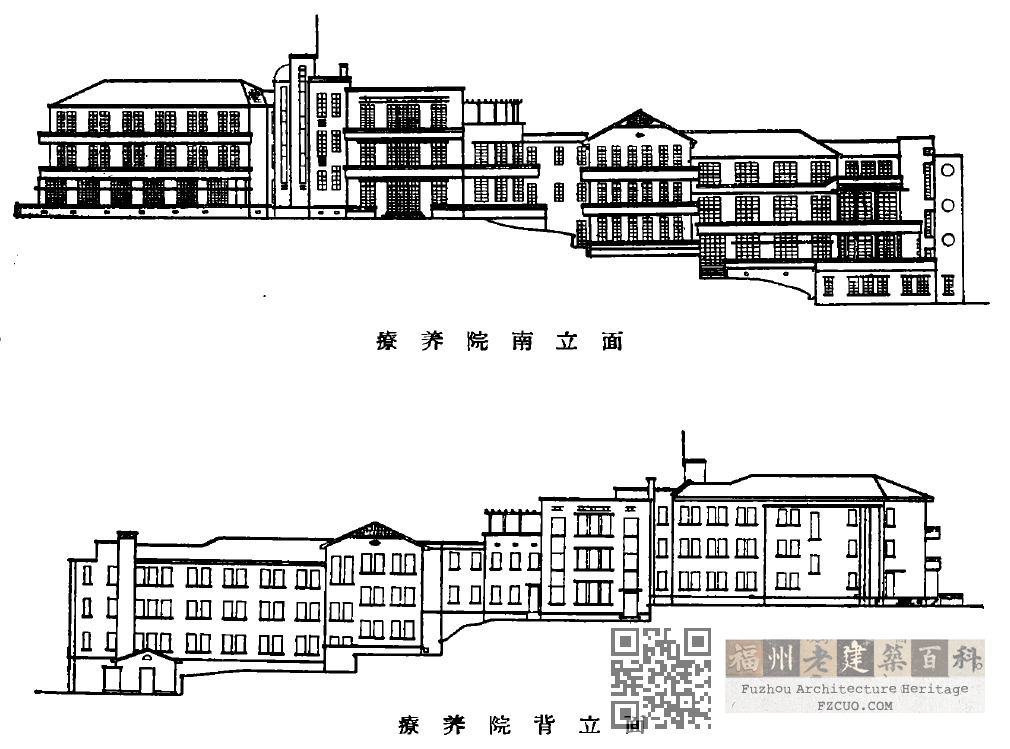

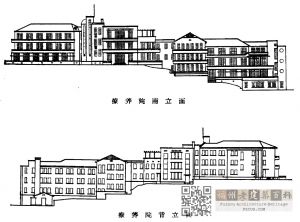

立面图(来源:建筑学报)立面图(来源:建筑学报)

来源:福州老建筑百科(fzcuo.com)

来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)


来源:福州老建筑百科(fzcuo.com)

五、小结编辑本段

设计中还存在着很多缺点,如总体布置方面,为了使人们进入大门后能显示代表总体的特征,设计一道较宽阔的石踏步,表示堂皇气氛,有些铺张,至于疗养楼部分,也是为了致于强稠为病员创造幽静、愉快的治疗环境,使病房区大部分采取单排房屋,所有病房均在前面,这样虽然光线足够,通风亦良好,可是对于使用面积却不经济。又如过分要求配合地形环境,使东西房屋标高相差悬殊。因此,屋内踏步嫌得过多,从东部最低层到西部最高层,整整有六层楼之高。整个建筑物的比例和统一性方面,处理得亦不够适当。

来源:福州老建筑百科(fzcuo.com)

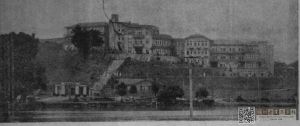

疗养楼南立面全景(来源:1958年民用建筑设计图集)疗养楼南立面全景(来源:1958年民用建筑设计图集)
